Как устроен 3D-сканер: принципы работы и история технологии

Сегодня 3D-сканер помещается в руке, весит меньше килограмма и за несколько минут превращает деталь в цифровую модель. Но идея «снять форму предмета светом» гораздо старше компьютеров. Разберёмся, как устроен сканер, и заодно заглянем в историю — вплоть до страниц «Юного техника» и «Техники — молодёжи».

Что делает 3D-сканер

Фотоаппарат фиксирует цвет и яркость каждой точки, но не знает, насколько она далеко. 3D-сканер решает обратную задачу: для каждой точки поверхности он определяет координаты X, Y и Z.

Результат сканирования — облако точек: миллионы координат, которые вместе повторяют форму предмета. Дальше программа соединяет точки в треугольники и получает полигональную сетку, ту самую 3D-модель, которую можно измерить, напечатать на 3D-принтере или превратить в чертёж.

Главный вопрос, на котором держится любая технология сканирования: как измерить расстояние до точки, не прикасаясь к ней? Способов четыре.

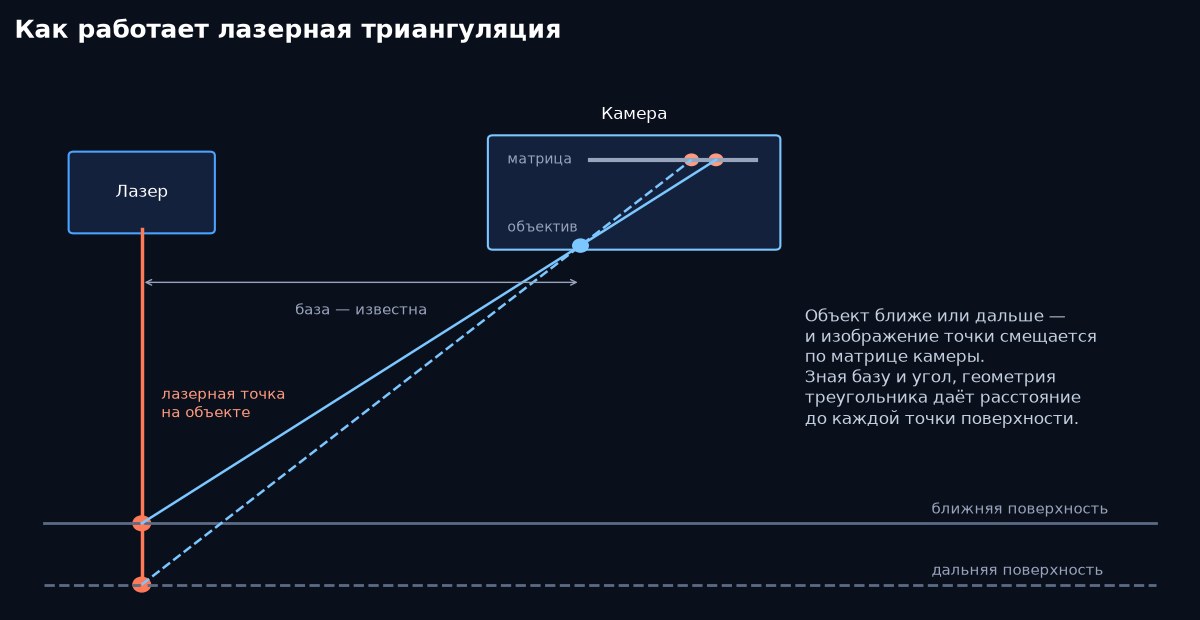

Способ 1. Лазерная триангуляция

Самый наглядный принцип. Лазер светит на объект, а камера смотрит на лазерную точку или линию под углом. Расстояние между лазером и камерой — база — известно заранее.

Если объект ближе или дальше, изображение лазерной точки смещается по матрице камеры. Зная базу, угол и это смещение, программа решает школьную задачу про треугольник и получает расстояние. Отсюда и название — триангуляция.

В реальных сканерах лазер рисует не точку, а линию или сетку из линий, а камер две. Так за один кадр измеряются тысячи точек. Метод даёт высокую точность на расстоянии до метра и неплохо справляется с тёмными и бликующими поверхностями.

Способ 2. Структурированный свет

Вместо лазера — проектор. Он выводит на объект узор: чаще всего серию чёрно-белых полос разной ширины. На плоской стене полосы ровные, а на рельефной детали изгибаются, повторяя её форму.

Камеры, стоящие под углом к проектору, фиксируют эти искажения, и по ним вычисляются координаты каждой точки. В основе всё та же триангуляция, только измеряется не одна линия, а сразу вся освещённая область.

Это основной метод для деталей размером от сантиметров до пары метров: быстро, точно и безопасно для глаз. Слабое место — блестящие, прозрачные и очень тёмные поверхности: свет отражается, проходит насквозь или поглощается, и камера не видит узор. Их обычно покрывают тонким матирующим составом.

Способ 3. Время пролёта света

Если объект большой — здание, цех, карьер, — триангуляция не подходит: база должна быть огромной. Тогда используют другой принцип. Сканер посылает световой импульс и замеряет, через сколько он вернётся. Это лидар, или метод времени пролёта.

Здесь в дело вступает физика. Свет проходит около 0,3 мм за одну пикосекунду. Чтобы различить расстояние в 1 мм, прибор должен засекать время с точностью около 7 пикосекунд — свет проходит этот миллиметр дважды, туда и обратно. Поэтому наземные лазерные сканеры работают на дистанциях в сотни метров, но их точность — миллиметры, а не сотые доли миллиметра.

Способ 4. Фотограмметрия

Самый старый и самый доступный метод: объект снимают со множества ракурсов обычной камерой, а программа находит одинаковые точки на разных снимках и по ним восстанавливает объём. Это тоже триангуляция, только «базой» служит перемещение камеры.

Фотограмметрии не нужен специальный сканер — хватит фотоаппарата или даже смартфона. Она хорошо передаёт текстуру и цвет и подходит для объектов любого размера. Но в машиностроении точность фотограмметрии заметно ниже, чем у сканирования лазером или структурированным светом: около 0,5 мм на метр (КиберЛенинка).

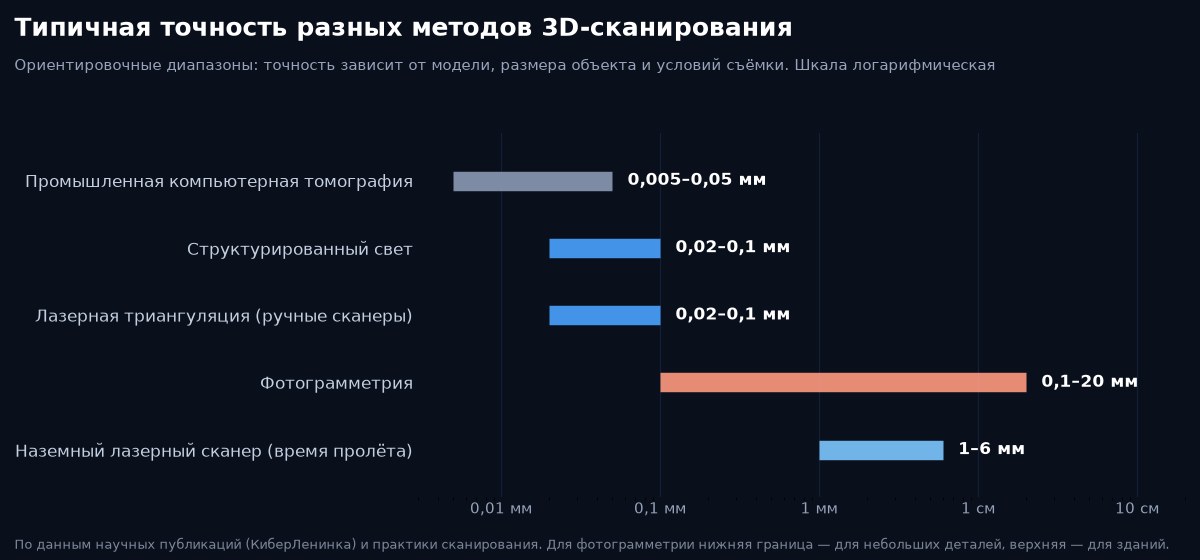

Сравнение методов

Метод	Типичная точность	Рабочая дистанция	Для чего подходит	Слабые места
Структурированный свет	0,02–0,1 мм	0,3–1 м	Детали, литьё, реинжиниринг, контроль геометрии	Блестящие, прозрачные, чёрные поверхности
Лазерная триангуляция	0,02–0,1 мм	0,2–1 м	Крупные детали, кузова, оснастка, тёмные поверхности	Нужны метки, ниже скорость захвата цвета
Время пролёта (лидар)	1–6 мм	до сотен метров	Здания, цеха, инфраструктура, BIM	Не для мелких деталей
Фотограмметрия	от 0,1 мм до сантиметров	любая	Памятники, архитектура, текстурные модели	Зависит от света и числа снимков
Промышленная томография	0,005–0,05 мм	камера установки	Внутренняя структура, скрытые дефекты	Дорого, ограничен размер объекта

Для промышленных задач лидеры — структурированный свет и лазерная триангуляция. В исследовании контроля деталей сложной формы использованный сканер имел линейную точность 0,020 мм и повторяемость 0,010 мм. При этом повышение разрешения с 0,1 до 0,025 мм почти вчетверо увеличило время сканирования без выигрыша в точности (КиберЛенинка). Вывод практика: самое мелкое разрешение не всегда лучшее.

Историческая справка: от фотоскульптуры до ручного сканера

1860 год. Фотоскульптура

Первым «3D-сканером» можно считать изобретение французского скульптора и фотографа Франсуа Виллема. В 1860 году он придумал фотоскульптуру: 24 фотоаппарата, расставленные по кругу, одновременно снимали человека, затем каждый снимок проецировался на экран, а контур переносился в глину или дерево с помощью пантографа (Википедия). По сути, это был механический предок фотограмметрии и 3D-печати одновременно.

Советские школьники узнали об этом изобретении из журнала: заметка «Фотоскульптура» вышла в «Юном технике» № 1 за 1960 год (архив «Юного техника»).

1960-е. Лазер и голография

В 1960 году появился лазер, а вместе с ним — возможность записывать не просто изображение, а объём. В 1962 году советский физик Юрий Денисюк опубликовал работу, заложившую основы отражательной голографии — метода записи трёхмерного изображения, который видно в обычном белом свете.

«Техника — молодёжи» следила за темой с первых лет. В № 10 за 1966 год вышла статья с говорящим названием «Окно в трёхмерный мир», в № 6 за 1967 год — подборка «Мир глазами голограмм», а в № 11 за 1974 год в рубрике «Голография сегодня и завтра» выступил сам Юрий Денисюк со статьёй «Реальность ближайшего будущего» (библиография «Техники — молодёжи»).

Голограмма — ещё не 3D-сканер: она хранит объём как световую картину, а не как набор координат. Но именно лазер и оптика тех лет стали фундаментом будущих сканеров.

1970–1980-е. Первые лазерные сканеры

В 1978 году в Национальном исследовательском совете Канады разработали одну из первых систем трёхмерной оцифровки на основе лазерной триангуляции. В 1980-х появились первые коммерческие лазерные сканеры: например, сканеры головы, с помощью которых оцифровывали актёров для компьютерных спецэффектов в кино.

А советский читатель тем временем знакомился с прикладной голографией: в «Юном технике» № 10 за 1981 год вышла заметка «Голографический каталог» (архив «Юного техника»).

1990–2000-е. Структурированный свет и компьютеры

С ростом мощности компьютеров стало возможно обрабатывать миллионы точек. Распространились сканеры со структурированным светом, появились программы для сшивки сканов. В 1994 году в Стэнфорде отсканировали керамическую фигурку кролика — «Стэнфордский кролик» до сих пор служит эталонной моделью для проверки алгоритмов компьютерной графики.

2010-е — наши дни. Сканер в руке

Сканеры стали ручными: оператор просто водит прибором вокруг детали, а программа в реальном времени собирает модель. Точность в сотые доли миллиметра перестала быть привилегией метрологических лабораторий. Фотограмметрия пришла в смартфоны, а лидары — в автомобили и роботов.

Что происходит после сканирования

Сканирование — только первый шаг. Облако точек нужно очистить от шума, сшить сканы с разных сторон, построить сетку и проверить её. Если нужна не просто копия, а деталь для производства, по скану строится параметрическая CAD-модель с правильными размерами, допусками и базами — это уже реинжиниринг.

И здесь снова работает физика. Сканер видит поверхность такой, какая она есть: с износом, деформациями и наплывами. Инженер решает, что из этого — дефект, а что — замысел конструктора. А если дальше деталь пойдёт в 3D-печать, стоит помнить и об ограничениях самой печати: об этом я писал в статье «Законы физики против 3D-модели».

Вывод

Все 3D-сканеры отвечают на один вопрос — как далеко каждая точка поверхности. Отвечают по-разному: геометрией треугольника, искажением световых полос, временем полёта света или сравнением фотографий. От этого зависят точность, скорость и то, для каких задач подходит сканер.

Путь от 24 фотоаппаратов Виллема до ручного сканера занял полтора века, а журналы, которыми зачитывались советские школьники, писали о трёхмерном изображении задолго до того, как оно стало инструментом инженера. Если вам нужно оцифровать деталь, восстановить её без чертежей или подготовить к печати, специалисты 3D-сканирования Атримут подберут подходящий метод под задачу.

Вопросы и ответы

Как работает 3D-сканер простыми словами?

Сканер освещает предмет лазером или световым узором и камерами определяет расстояние до каждой точки поверхности. Из миллионов таких точек программа собирает цифровую 3D-модель.

Какой 3D-сканер самый точный?

Для деталей — сканеры со структурированным светом и лазерные триангуляционные: их точность обычно 0,02–0,1 мм. Для внутренней структуры деталей применяют промышленную компьютерную томографию.

Чем 3D-сканер отличается от фотограмметрии?

3D-сканер сам подсвечивает объект лазером или световым узором и измеряет координаты напрямую. Фотограмметрия восстанавливает форму по обычным фотографиям с разных ракурсов: она дешевле и передаёт текстуру, но обычно уступает в точности.

Почему 3D-сканер плохо сканирует блестящие и прозрачные предметы?

Блестящая поверхность отражает свет в сторону от камеры, прозрачная пропускает его насквозь, а чёрная поглощает. Камера не видит узор, и точки теряются. Такие предметы покрывают тонким матирующим составом.

Когда появился первый 3D-сканер?

Механическим предком считают фотоскульптуру Франсуа Виллема 1860 года. Первые лазерные системы трёхмерной оцифровки появились в конце 1970-х, а коммерческие сканеры — в 1980-х.
