Законы физики против 3D-модели: почему не всё можно напечатать

Генеративный ИИ и современные 3D-редакторы создают ощущение, что возможно всё. Модель собирается за минуты, вращается на экране, увеличивается до мельчайшей детали и выглядит безупречно. Но если 3D-модель — только промежуточный шаг к физическому изделию, между экраном и реальностью встаёт физика. Разберём, где проходит эта граница и как её учитывать при проектировании.

Цифровой объект и физический объект: в чём разница

В моушн-дизайне, играх и визуализации 3D-модель и есть конечный продукт. Ей не нужно выдерживать нагрузку, остывать без деформаций и быть видимой невооружённым глазом. Камеру всегда можно подвести ближе, а свет поставить так, чтобы проявилась любая деталь.

В аддитивном производстве всё иначе. Модель — это задание для принтера, а результат — предмет, который человек возьмёт в руки. Здесь действуют три независимых ограничения:

1. Ограничение технологии: какой минимальный элемент способен воспроизвести принтер.
2. Ограничение материала: как пластик или смола ведут себя при печати, усадке и остывании.
3. Ограничение восприятия: что человек вообще способен увидеть и прочитать.

Модель может нарушить любое из них и при этом выглядеть на мониторе идеально.

Почему ИИ создаёт красивые, но непечатаемые модели

Нейросети для генерации 3D обучены делать объекты, которые хорошо выглядят на рендере. Законов физики они не знают. Разработчики таких сервисов и сами признают, что исходная модель от ИИ обычно не готова к печати и требует проверки и исправления.

Типичные проблемы:

• незамкнутая сетка и «немногообразная» геометрия (non-manifold), когда программа подготовки к печати не может понять, где у модели внутренняя сторона, а где внешняя;
• стенки тоньше, чем способен напечатать принтер: на FDM-печати всё, что тоньше примерно 1–1,2 мм, может не пропечататься или сломаться в руках;
• отсутствие реального масштаба: модели от ИИ обычно не имеют осмысленных физических размеров, и их нужно вручную приводить к миллиметрам.

Последний пункт самый коварный. Модель размером 10 мм и 10 см выглядит в окне просмотра одинаково, а мелкие детали, удачные при одном масштабе, при другом исчезают.

Пример: текст высотой 20 микрон

Возьмём реальную ситуацию. Дизайнер наносит на модель надпись высотой 20 мкм (0,02 мм). В редакторе её можно увеличить во весь экран, и она прекрасно читается. Что будет с ней в реальном изделии?

Что видит человеческий глаз

Острота зрения измеряется углом. В отечественной офтальмологии принято, что глаз с нормальной остротой зрения 1,0 различает детали, угловое расстояние между которыми равно одной угловой минуте, то есть 1/60 градуса (Eyepress, раздел диссертации об оценке остроты зрения). Это не произвольная норма, а следствие устройства глаза: угол в 1′ даёт на сетчатке изображение около 0,004 мм, что соответствует диаметру одной колбочки (Ретина-центр). Мельче деталь не различить без «наложения» соседних точек.

Переведём угол в миллиметры. На расстоянии чтения 25 см одна угловая минута — это около 0,073 мм, или 73 мкм. Чтобы узнать букву, а не просто увидеть точку, нужно больше. Знаки в таблицах для проверки зрения, включая привычную таблицу Головина — Сивцева, построены так, что деталь знака видна под углом 1′, а весь знак — под углом 5′ (Eyepress). На 25 см это примерно 0,36 мм высоты.

Итог: буква высотой 20 мкм примерно в 18 раз меньше, чем нужно, чтобы её прочитать даже при идеальном зрении и освещении. Вся буква целиком в 3,5 раза меньше одной различимой «точки».

Что может напечатать принтер

Теперь о технологии. У одного из самых точных серийных фотополимерных принтеров, Elegoo Saturn 4 Ultra 16K, размер пикселя засветки — 14 × 19 мкм (Elegoo). Буква высотой 20 мкм — это один-два пикселя. Для любой буквы нужна сетка хотя бы 5 × 7 точек, поэтому сформировать символ физически невозможно.

Реальные возможности ещё скромнее паспортного разрешения. Formlabs для принтера Form 4 рекомендует делать выпуклые детали не тоньше 0,1 мм, а углублённые — не мельче 0,15 мм: иначе они сливаются с моделью при печати (Formlabs). Причина — физика процесса: свет рассеивается в смоле и засвечивает соседние участки, а жидкий полимер стремится заполнить мелкие углубления.

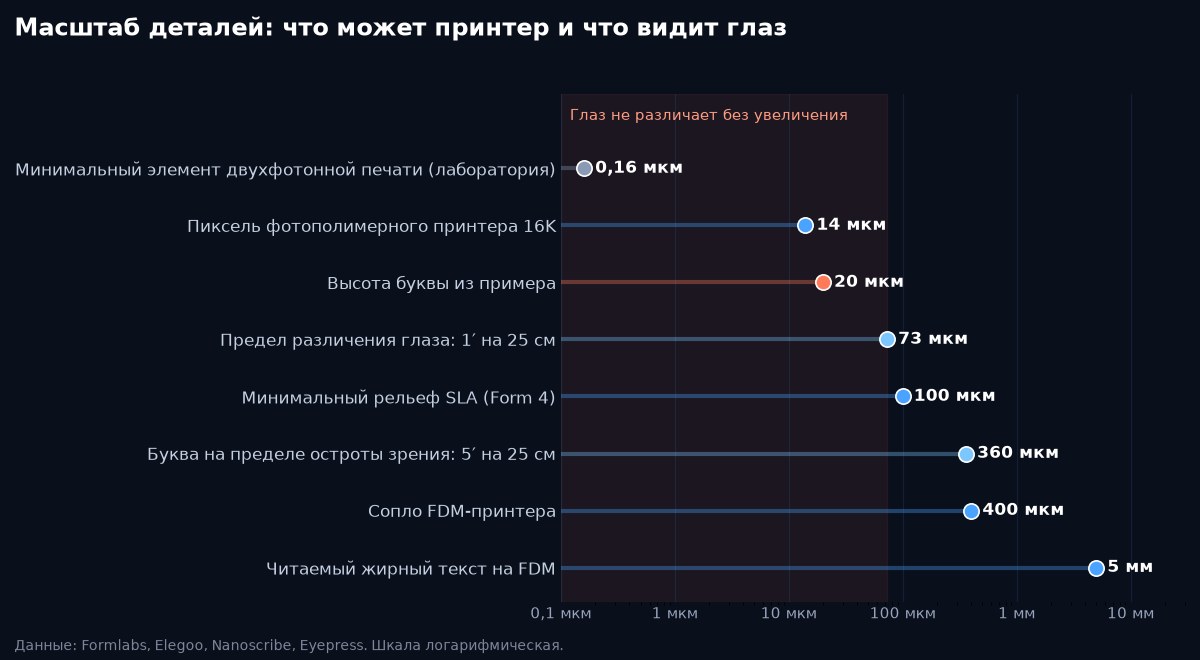

Что сравниваем	Размер
Буква из примера	0,02 мм
Пиксель фотополимерного принтера 16K	0,014–0,019 мм
Предел различения глаза на 25 см	около 0,073 мм
Минимальный выпуклый элемент SLA (Form 4)	0,1 мм
Буква на пределе остроты зрения, 25 см	около 0,36 мм
Сопло типового FDM-принтера	0,4 мм
Читаемый жирный текст на FDM	5–6 мм

А если всё-таки напечатать

Существует технология, которая справится и с такой надписью, — двухфотонная полимеризация. Лабораторные установки Nanoscribe печатают элементы от 160 нм (Nanoscribe). Но это оборудование для микрооптики и научных задач, а напечатанный текст можно будет прочитать только под микроскопом. Для сувенира, корпуса или таблички это не решение.

Значит, рассуждение верно с одним уточнением. Дело не только в том, что глаз не увидит такой текст. Серийный принтер его попросту не сформирует, а технология, способная это сделать, создаёт изделие, которое всё равно не прочитать без увеличения.

Рельеф виден хуже, чем кажется

Предел в 0,36 мм относится к чёрной букве на белом фоне при хорошем свете. Объёмный текст на детали обычно того же цвета, что и сама деталь. Читается он только за счёт теней на гранях рельефа, а значит, контраст намного ниже.

Поэтому производители дают запас. Для порошковой печати (SLS) Formlabs рекомендует выпуклый текст высотой не менее 4,5 мм и глубиной 0,3 мм (Formlabs). Для FDM-печати с соплом 0,4 мм жирный шрифт остаётся читаемым при высоте букв около 5–6 мм, а обычный требует около 8 мм (NameSTL).

Прозрачные материалы ещё капризнее. Свет проходит сквозь рельеф, тени почти не образуются, и мелкая надпись на прозрачной смоле теряется даже тогда, когда напечатана технически безупречно.

Как проектировать с учётом физики

Чтобы красивая модель стала красивым изделием, достаточно нескольких правил.

1. Работайте в реальном масштабе. Сразу задайте размеры в миллиметрах и оценивайте детали при 100 % размера изделия, а не при увеличении.
2. Знайте минимальный элемент своей технологии. Для FDM ориентир — ширина сопла и её кратные значения, для SLA — 0,1–0,15 мм, для SLS — от 0,3 мм в зависимости от ориентации.
3. Проверяйте восприятие. Если надпись должны читать с расстояния вытянутой руки, по нашему опыту высота букв на SLA-изделиях должна быть не меньше 1–1,5 мм, а на FDM — от 5 мм. Шрифт — простой и жирный, без засечек.
4. Давайте рельефу глубину. Тень создаёт контраст: выпуклость или углубление от 0,3 мм читаются заметно лучше.
5. Проверяйте сетку после ИИ. Замкнутость, отсутствие пересечений, толщина стенок — обязательный этап перед печатью.
6. Печатайте тестовый образец. Небольшая пластина с текстом разных размеров за 15 минут покажет реальный предел конкретного принтера и материала.

Если деталь нужно воспроизвести по образцу, мелкие элементы стоит оценивать ещё на этапе 3D-сканирования и реинжиниринга: часть из них разумнее перенести в маркировку лазером или наклейкой, чем сохранять в геометрии.

Вывод

Современные технологии дают огромные возможности. Генеративный ИИ ускоряет поиск формы, а 3D-печать позволяет быстро получить изделие. Но не всё, что можно нарисовать, можно изготовить, и не всё, что можно изготовить, можно увидеть.

Хорошая модель для аддитивного производства рождается на стыке креативности, знания технологии и законов физики. Если вы готовите изделие к печати и сомневаетесь в мелких деталях, специалисты 3D-печати Атримут проверят модель до запуска в работу. А практические навыки проектирования под печать можно получить на курсах Атримут Академии.

Вопросы и ответы

Какой минимальный размер текста можно напечатать на 3D-принтере?

На профессиональном SLA-принтере минимальный выпуклый элемент — около 0,1 мм, углублённый — около 0,15 мм. Чтобы текст при этом читался, высота букв обычно должна быть от 1 мм, а на FDM-принтере — от 5 мм.

Какие самые мелкие детали видит человеческий глаз?

В идеальных условиях глаз различает детали размером около 1 угловой минуты. На расстоянии 25 см это примерно 0,07 мм, а узнаваемая буква начинается примерно с 0,36 мм.

Можно ли сразу печатать 3D-модель, созданную нейросетью?

Как правило, нет. Модели от ИИ часто имеют незамкнутую сетку, слишком тонкие стенки и не привязаны к реальному масштабу. Перед печатью их нужно проверить и исправить.

Почему мелкий текст на прозрачной смоле почти не виден?

Рельефный текст читается за счёт теней на гранях. Прозрачный материал пропускает свет, теней почти нет, поэтому мелкая надпись теряется даже при точной печати.
