Что такое 3D-печать и почему первая деталь стоит дороже второй

Начнём с академического определения. Действующий национальный стандарт по аддитивным технологиям называет 3D-печать аддитивным технологическим процессом — «технологическим процессом, основанным на создании физического объекта по электронной геометрической модели путём послойного нанесения материала» (национальный стандарт «Аддитивные технологии. Термины и определения»).

А если по-нашему: 3D-печать — это когда станок по цифровому чертежу слой за слоем выращивает настоящую деталь. Не вырезает её из заготовки, как фрезер, не отливает в форму, а именно наращивает.

Я сейчас не буду погружаться в детали самих технологий 3D-печати — пластик, смола, порошок, металл. Расскажу об общем процессе. Потому что именно его чаще всего не понимают те, кто приходит за первой напечатанной деталью.

Диалог, который случается постоянно

Вот разговор, который я слышал десятки раз. З — потенциальный заказчик, И — исполнитель.

З: Вы можете напечатать ручку от холодильника? Сколько это будет стоить?

И: Можем. Ручка будет стоить 500 рублей.

З: Отлично, печатайте.

И: У вас есть 3D-модель ручки? Если нет, подготовка модели будет стоить 5000 рублей.

З: То есть ручка обойдётся мне в 5500 рублей? При этом 3D-модель мне вообще не нужна, а пользоваться я буду только ручкой за 500?!

И: Да. Если 3D-модели нет, первая ручка будет стоить 5500 рублей. Но зато вторая — 500.

Цены здесь приведены не конкретные, а лишь для демонстрации разницы в стоимости подготовительного этапа и готового изделия.

Почему так происходит

Неспециалистов сбивает с толку само слово «печать». Мы все давно привыкли, что напечатать на обычном принтере текст, набранный в текстовом редакторе, — простая и быстрая задача. Нажал кнопку — получил лист.

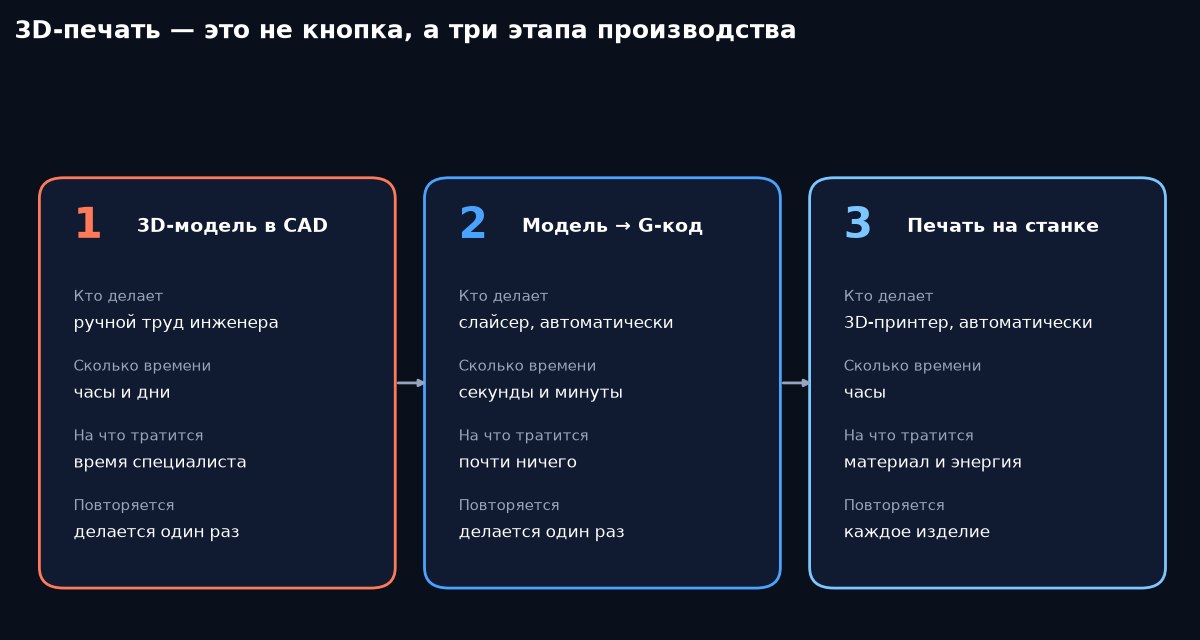

Но 3D-печать — это производственный процесс. Если рассматривать её как единую цепочку от идеи до готового физического объекта, весь процесс делится на три этапа.

Этап 1. Создание 3D-модели в CAD-системе

Сначала деталь должна появиться в цифровом виде. Инженер снимает размеры с образца или чертежа, продумывает, как деталь будет работать, и строит её в CAD-системе — программе для проектирования. Это практически полностью ручной человеческий труд.

Именно здесь и прячутся те самые 5000 рублей из диалога. Ручку нужно не просто нарисовать «похожей». Нужно, чтобы она встала на штатные крепления, выдержала нагрузку и не сломалась через неделю.

Если оригинальная деталь сохранилась, её можно отсканировать — о том, как это работает, я подробно писал в статье «Как устроен 3D-сканер». Но и скан — не готовая модель: по нему всё равно строится нормальная CAD-модель с правильными размерами. Это уже реинжиниринг.

Даже 3D-модель, сгенерированная искусственным интеллектом, практически всегда требует ручной правки и доработки: незамкнутая сетка, слишком тонкие стенки, неверный масштаб. Подробнее об этом — в статье «Законы физики против 3D-модели».

Этап 2. Превращение модели в G-код

Готовую модель загружают в программу-слайсер. Она «нарезает» деталь на сотни тонких слоёв и для каждого слоя рассчитывает траекторию движения печатающей головки, скорость, температуру и подачу материала. Результат — управляющая программа на G-коде.

И тут важно понимать: 3D-принтер — это не столько принтер, сколько станок с числовым программным управлением. G-код — тот же язык команд, которым управляют фрезерными и токарными станками с ЧПУ. В нашей стране правила кодирования таких программ закреплены ещё ГОСТ 20999-83.

Этот этап полностью автоматический и практически бесплатный: компьютер считает G-код за секунды или минуты.

Этап 3. Собственно 3D-печать

Станок получает программу и слой за слоем выращивает деталь. Это тоже автоматический этап, но он уже потребляет значительные ресурсы: материал, электроэнергию и время работы оборудования — часы, а для крупных деталей и сутки.

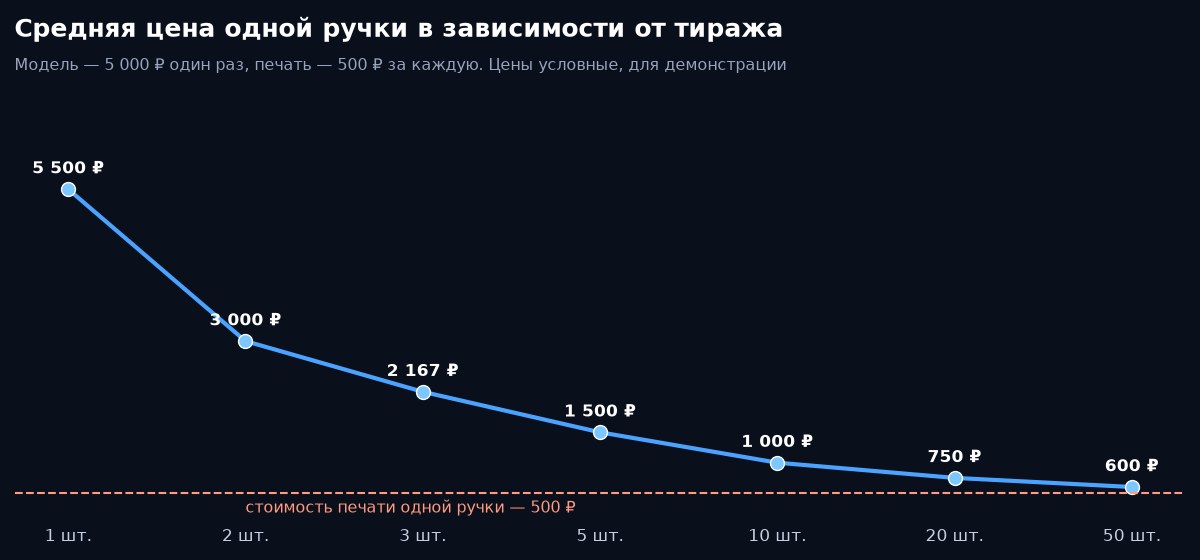

Зато этот этап можно повторять сколько угодно раз. Модель и G-код уже есть, поэтому вторая, десятая и сотая ручка обходятся по цене материала и машинного времени.

Итог: это не кнопка «Печать»

Получается, что 3D-печать — это не просто нажать кнопку «Печать». Самый дорогой и самый человеческий этап — создание модели. Он делается один раз, но именно он определяет цену первого изделия.

Но в любом случае в совокупности это намного дешевле, а главное — повторяемо и воспроизводимо, чем ручная работа мастера или запуск серийного производства. Для литья нужна оснастка — форма, которая стоит дорого и окупается только на больших тиражах. Поэтому, пока классические технологии целесообразны при массовом выпуске, аддитивное производство особенно выгодно при изготовлении мелких серий и сложных уникальных компонентов (КиберЛенинка).

А ещё у 3D-модели есть свойство, которого нет у ручки: она не ломается. Если через год понадобится ещё одна ручка — модель уже готова. Можно напечатать новую за 500 рублей, а не платить снова 5500.

Если вам нужна деталь, а модели нет, специалисты 3D-печати Атримут подготовят модель, подберут материал и напечатают изделие — первое и все последующие.

Вопросы и ответы

Что такое 3D-печать простыми словами?

Это изготовление физического предмета по цифровой 3D-модели: станок слой за слоем наращивает материал — пластик, смолу, порошок или металл — и получается готовая деталь.

Почему 3D-печать детали без модели стоит дорого?

Потому что сначала инженеру нужно вручную создать 3D-модель: снять размеры, продумать конструкцию и построить её в CAD-системе. Это основная часть работы. Сама печать по готовой модели обычно стоит в разы дешевле.

Что такое G-код в 3D-печати?

Это управляющая программа для 3D-принтера: набор команд, куда и с какой скоростью двигать печатающую головку и сколько подавать материала. Тем же языком управляют станками с ЧПУ.

Когда 3D-печать выгоднее литья или ручного изготовления?

При единичных изделиях и мелких сериях, а также для сложных деталей. Для литья нужна дорогая оснастка, которая окупается только на больших тиражах, а ручная работа медленная и не гарантирует одинаковый результат.

Можно ли напечатать деталь по фотографии?

Только приблизительно. По фотографии можно оценить форму, но точные размеры и посадочные места нужно снимать с образца или чертежа. Надёжнее отсканировать деталь или передать её инженеру для обмеров.
